전기기초

---

역률 :  Power Factor ; PF

 -> 유효전력(실제로 사용된 전력)을 피상전력(전원에서 공급된 총 전력)으로 나눈 값으로, 조명 등 전기기기에 실제로 걸리는 전압과 전류가 얼마나 유효하게 일했는지를 나타내는 비율의 값을 역률이라고 합니다.



역률개선 :  power factor correction ; PFC

 -> 역률을 개선하여 1에 가깝게 하는 것을 의미합니다. 이것은, 역률각 (위상각)을 0°에 가깝게 함으로써 전압과 전류의 위상차를 작게 하여, 피상 전력을 유효 전력에 근접시킵니다.



*콘덴서를 달아서 역률개선 한다.



시퀀스회로

---

"제어"  - >  스위치를 달면 제어가 된다.

 [  스위치종류  ]
수동조작 수동복귀 =  전등스위치
수동조작 자동복귀 = 푸쉬버튼 PB
자동조작 수동복귀 = 과전류계전기 over load
자동조작 자동복귀 = 릴레이



[참고] - 릴레이와 자기유지회로 , MC

https://yyxx.tistory.com/182

2. 릴레이(Relay)와 자기유지 시퀀스 회로

https://yyxx.tistory.com/188

7. 전자접촉기(MC) 시퀀스 회로 - Magnetic Contactor

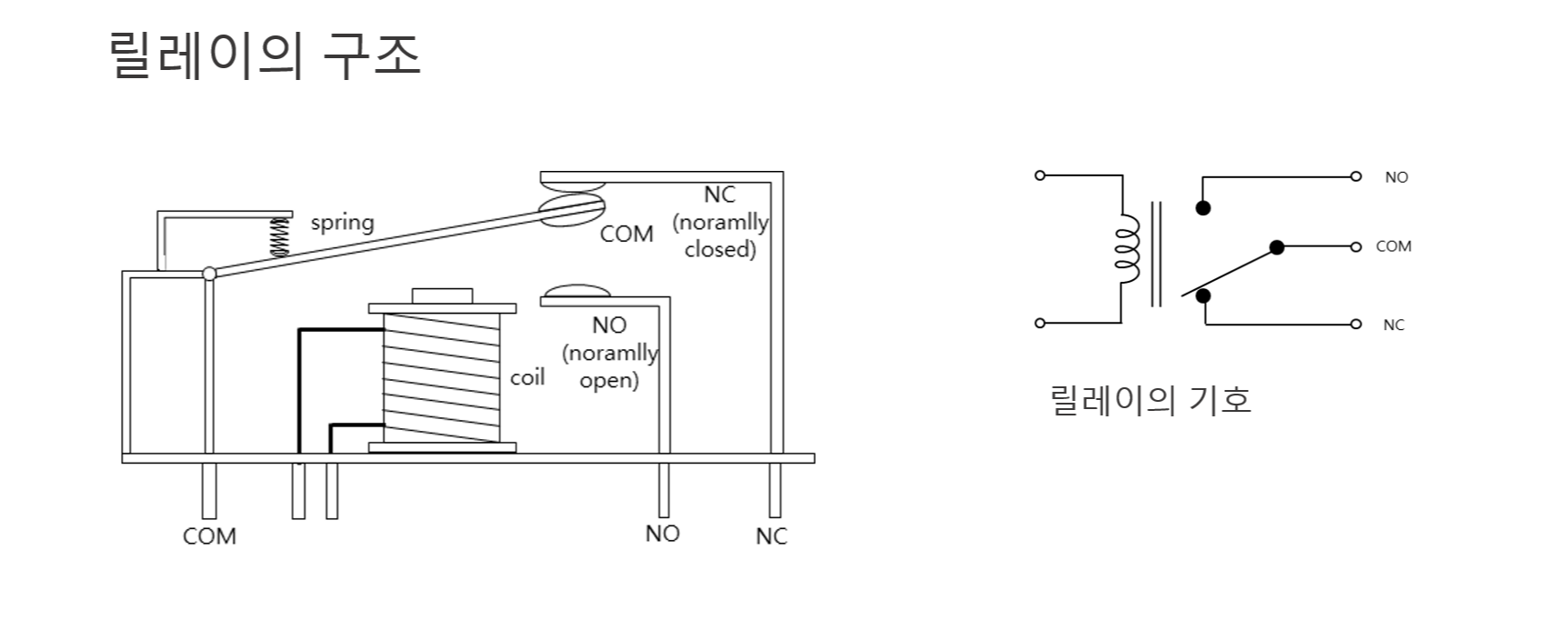

[릴레이 구조&기호]

 - 코일은 여자되면 전자석이 된다. 자석이 되면서 NC 접점으로 붙어있던 철판을 NO 접점으로 끌어당긴다.

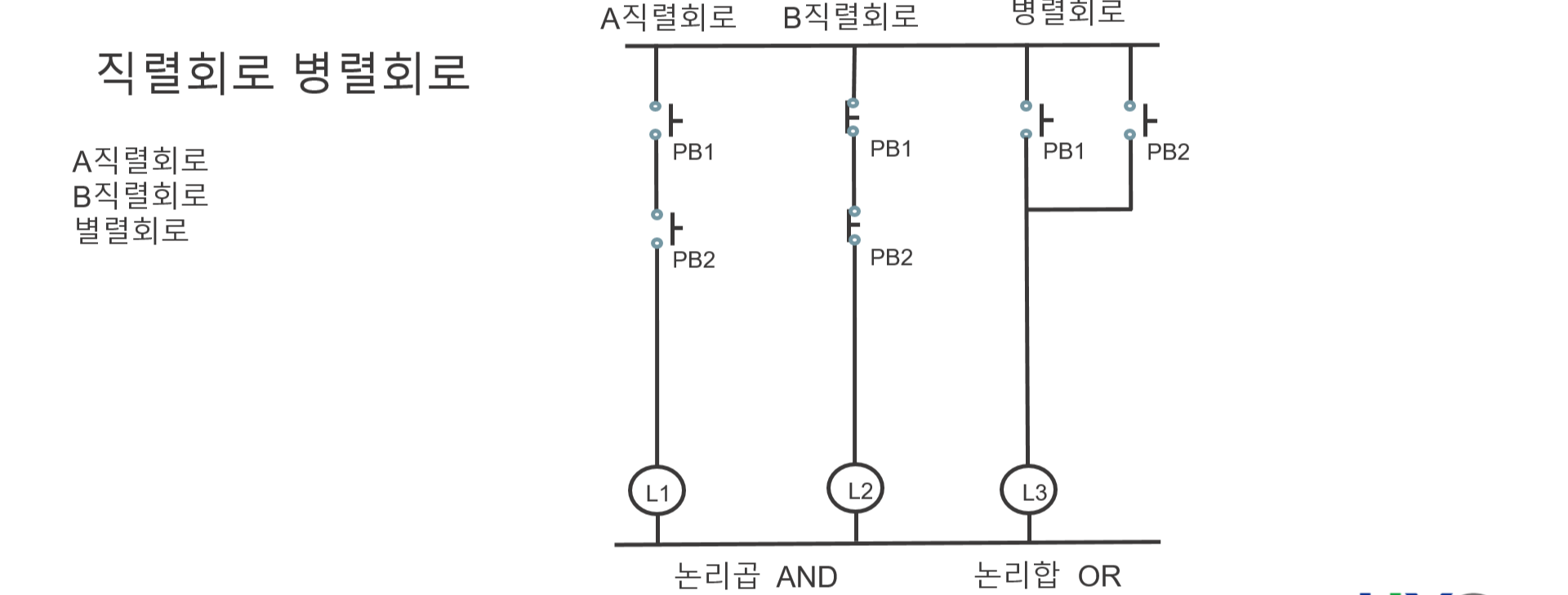

L1 : 푸쉬버튼 1,2 모두 만족해야 작동함. ( 이중 동시 잠금해제 금고)

L2 : PB 둘중 하나라도 작동하면 차단됨. ( 비상 스위치 )

L3 : 둘중 하나라도 작동하면 동작함. ( 버스 하차벨 )



* PB2 추가하여 회로 입력제어

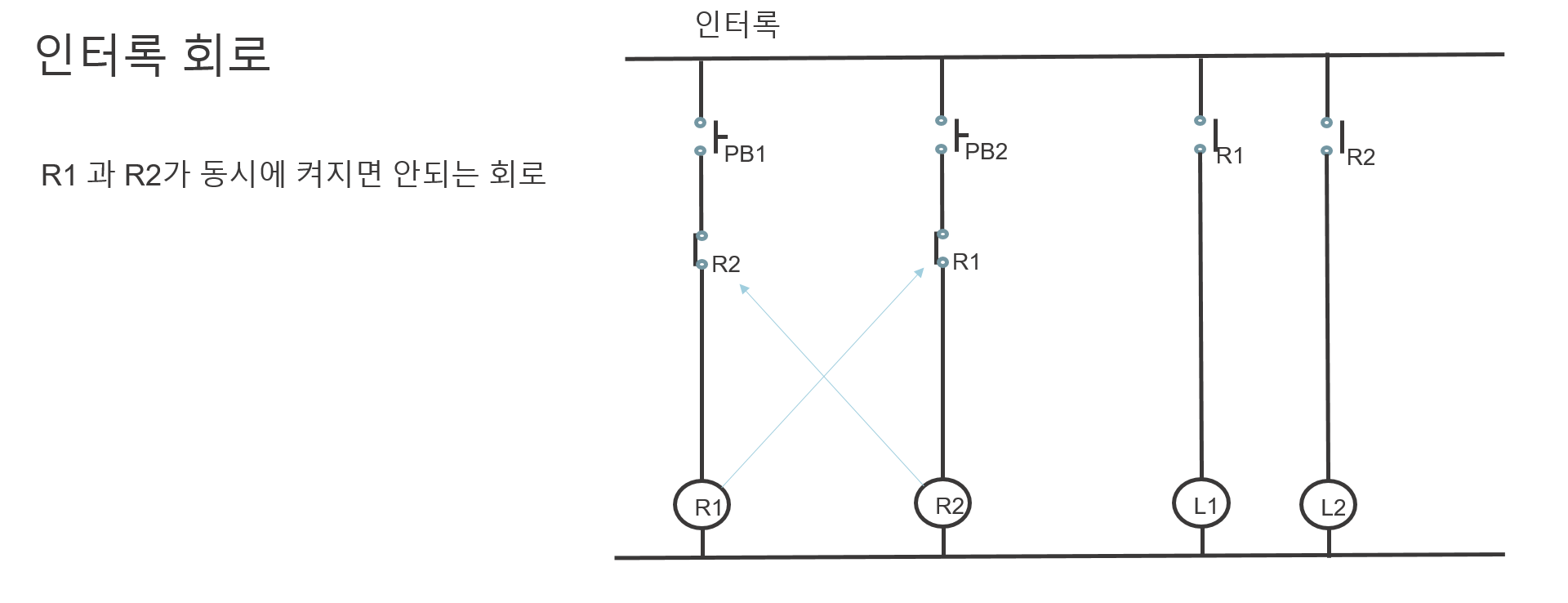

* 모터의 회전방향을 조절할때 사용할수있다.



* 두 입력 전부가 출력되면 안되고 , 먼저 들어온 입력이 출력되야 할때 사용한다.







 * 두 입력 전부가 출력되면 안되고 , 나중에 들어온 입력이 출력되야 할때 사용한다.







* 최초에 PB1 버튼 누르면 ->  R1(릴레이) ,T1(타이머),BZ(부저),L1~L7(램프) 전부에 전원 공급.

* 타이머는 일정시간이 지나면 소자된다. -> 부저에 연결되어있음. -> 예를들어, 3초 타이머 종료후 부저는 3초간 울리다가 전기적 연결 끊어지므로 울리지않는다.

* 릴레이에 전원 접속되면, 여자(excitation) 되어서 접속이 유지된다.

* 버튼 PB1 이 눌려진 이후에도 릴레이에 의해 접속이 유지된다.

* PB3 버튼을 누르면 전원 접속이 끊어지므로 원래 상태로 돌아간다.







PLC

---

PLC ; Programmable Logic Controller , 프로그램 가능한 논리 제어 장치.



XGK, XGI : 프로그램 방식의 차이



[ 참고 ] 시퀀스 릴레이 제어와 PLC 제어 장단점

https://k-issue.com/26

시퀀스 릴레이 제어와 PLC 제어 장단점
